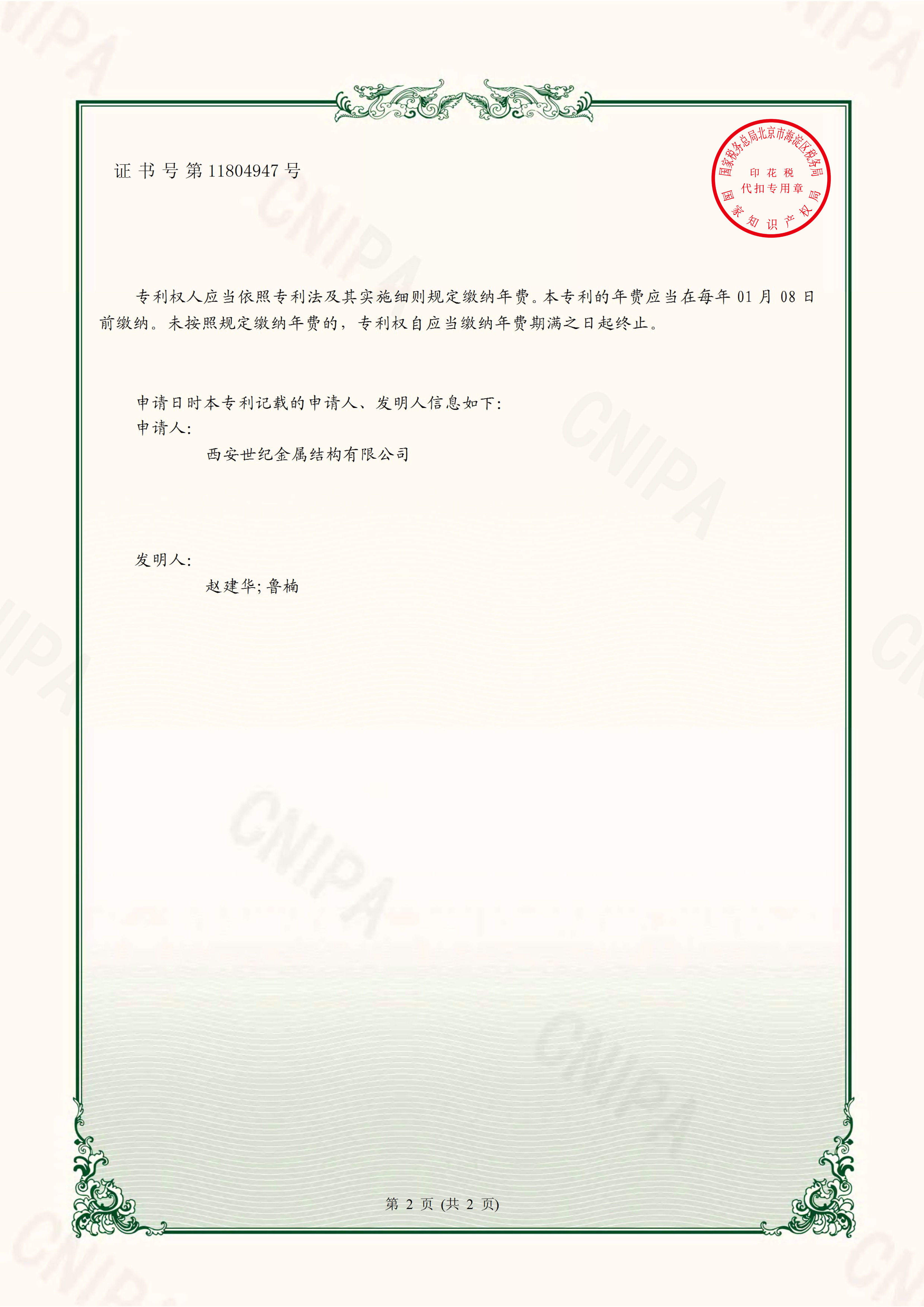

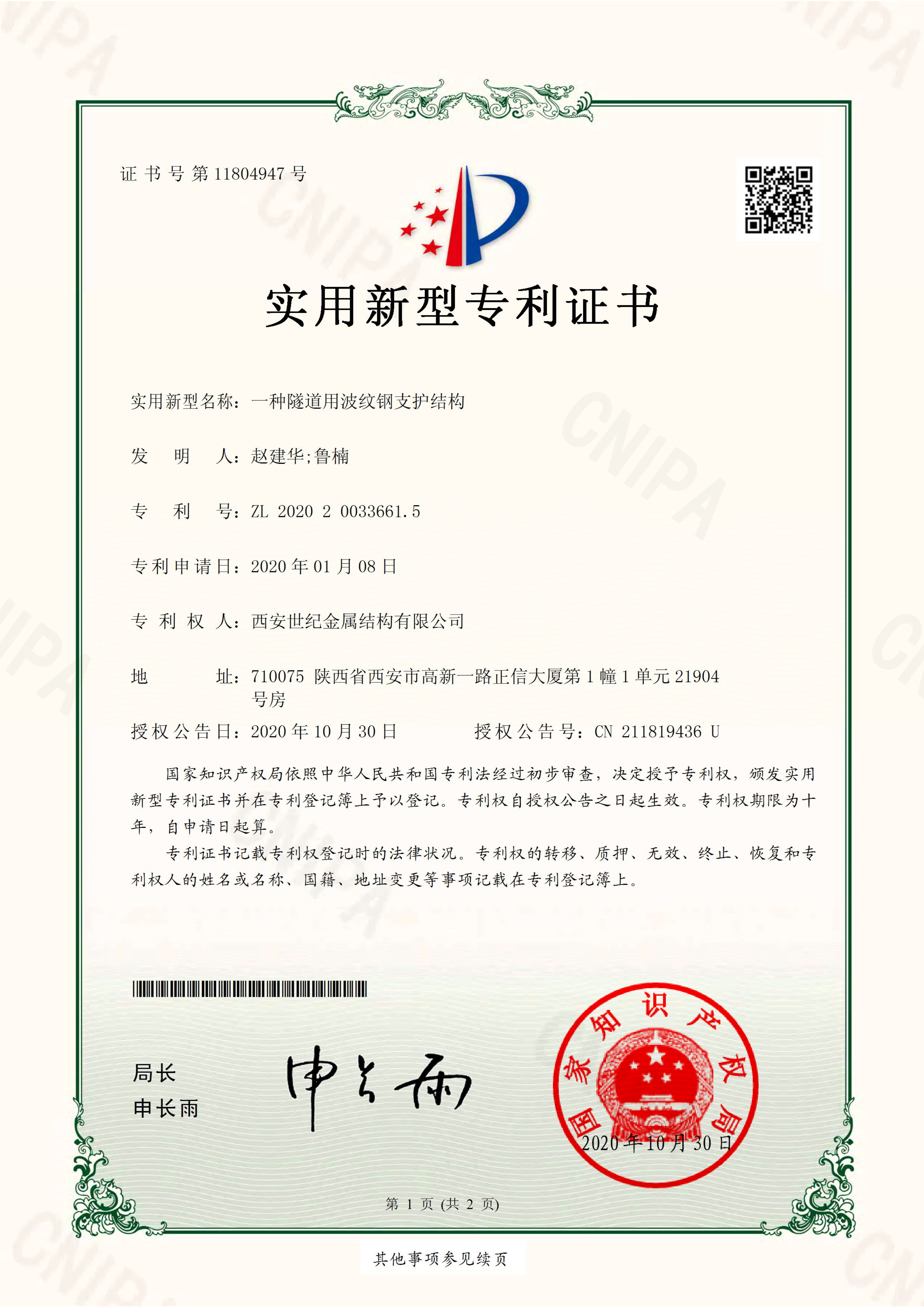

10月30日，我公司（西安世紀金屬結構有限公司）再次取得一項有關“一種隧道用波紋鋼支護結構”的專利證書，助力我公司進一步加快技術創新成果轉化，研發新技術、發明新產品！

• 技術領域：

    本實用新型涉及一種隧道支護結構，尤其涉及一種隧道用波紋鋼支護結構。

• 背景技術：

    隨著高速公路的飛速發展，公路隧道已經成為高速公路不可或缺的建筑，為了縮短兩地之間的距離遇山鑿洞成為了最優選擇，隨著隧道建設量的增加，遇到不同的地質與不同的地層越來越多，就會不可避免地遇到一些軟弱圍巖隧道。隧道支護的作用在于與圍巖組成一個有足夠安全度的隧道結構體系，能承受可能出現的各種荷載，保持隧道斷面的使用凈空，防止圍巖進一步坍塌惡化，提供空氣流通的光滑表面，所以在挖掘完每段隧道后必須及時進行支護，并且只有支護工藝與該處巖層的具體地質條件相適應，才能起到良好的抗變形、抗坍塌的效果。

    隧道支護分為超前支護，初期支護以及二次襯砌支護。軟圍巖隧道一般采用由初期支護和二次襯砌支護構成的復合支護。現有的支護工藝中的初期支護大多是直接密貼隧道表面建立剛性初期支護，具體是采用噴射混凝土、錨桿、鋼拱架等與圍巖緊密貼合，約束圍巖變形，但在此種支護結構在隧道通道外圍巖層中的高應力作用，經常造成混凝土開裂、剝落以及拱型鋼架扭曲變形，以至初次支護的變形侵占了二次襯砌的空間，造成二次襯砌無法實施，因此不得不拆除初期支護并重新支護，使工程成本和風險大幅增加。

• 適用范圍：

    本實用新型涉及一種隧道用波形鋼支護結構，包括在隧道的拱圈、兩側邊墻和仰拱內設置的波紋鋼支護體，波紋鋼支護體的截面為封閉的馬蹄形多層結構；波紋鋼支護體通過錨桿與隧道的拱圈、兩側邊墻和仰拱巖體固定；波紋鋼支護體包括由多塊波紋鋼板連接構成的波紋鋼套圈， 在波紋鋼套圈與隧道的拱圈、兩側邊墻和仰拱之間形成填充空間，填充空間內設置防水鋼筋混凝土層；在仰拱上方的波紋鋼套圈外澆筑路基層， 路基層上端面鋪設復合式路面。

• 技術優勢：

    本實用新型提供一種隧道用波紋鋼支護結構，解決現有技術中的支護結構力學結構不佳，經常造成混凝土開裂、剝落以及拱型鋼架扭曲變形的問題。本實用新型隧道用波紋鋼支護結構的受力好，具有良好的抗變形抗坍塌能力；波紋鋼支護結構組裝拼接簡單快捷，能對圍巖進行及時支護，施工人員安全風險低，綜合造價大幅下降，經濟效益顯著；同時，波紋鋼支護結構耐久性能優越，提高了隧道結構的整體壽命。
