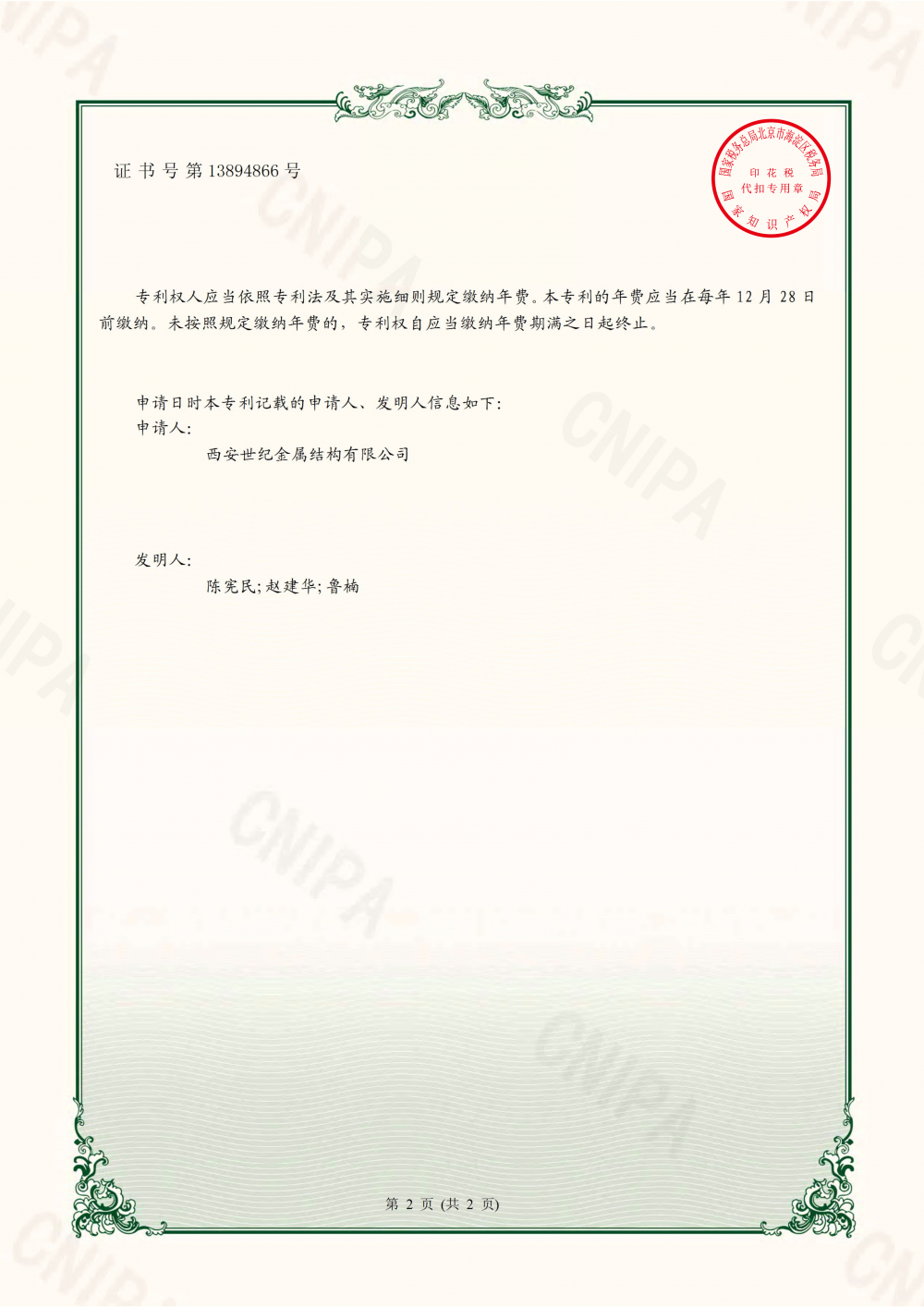

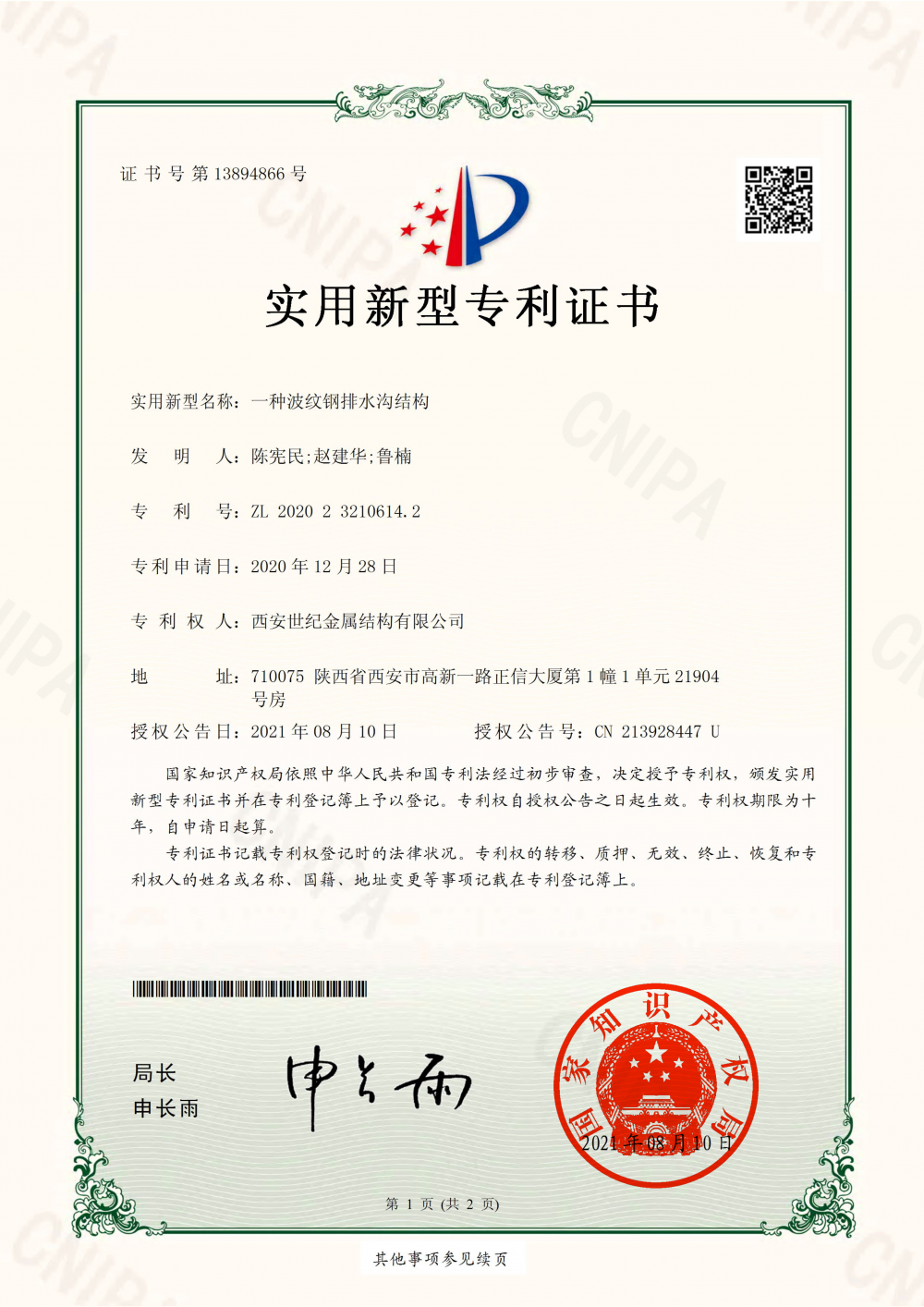

我公司一項名為“一種波紋鋼排水溝結構”的專利已獲得國家實用新型專利認證證書，專利號：ZL 2020 2 3210614.2。

近年來，公司著重加大對科研技術的投入力度，積極開展技術創新工作，已申請并獲得國家知識產權局授權實用新型專利及其他發明專利各數項。此次實用新型專利的獲得，更增強了公司技術核心競爭力，為公司的未來發展提供了強有力的科技支撐，再次展示出我司作為研發制造企業的實力！

技術領域
本實用新型屬于排水工程技術領域，尤其涉及一種波紋鋼排水溝結構。

背景技術
隧道防排水是指為了保證隧道建筑不致因滲漏水造成病害，危及行車安全，腐蝕洞內設備，降低結構使用壽命而采取的防水及排水措施。
降水或者滲漏水時，雨水在硬化路面積水匯集，不僅影響車輛行駛安全，而且積水易在車輛靜載和動載作用下破壞路面結構，減少路面使用壽命。同時積水通過地面排水坡度或地表明溝排入下水道，需經過較長距離的地表徑流才能進入地下排水系統，該過程易導致積水溶于大量地表污染物，加劇對路面的侵蝕破壞。
因此，需要一種結構堅實、能夠及時完成隧道路面及普通路面排水的排水溝結構。

實用新型內容
本申請?zhí)峁┮鉀Q的技術問題是提供一種波紋鋼排水溝結構，解決現有技術的問題。

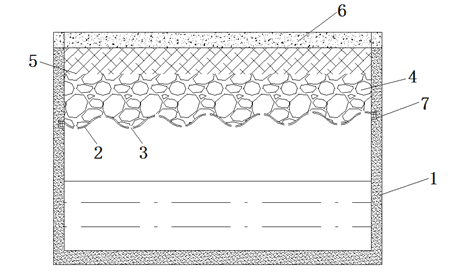

1-排水溝溝身，2-波紋鋼上蓋體，3-泄水孔，4-碎石排水基層，5-多孔混凝土排水基層，6-瀝青穩定碎石排水基層，7-角鋼

為了達到上述目的，本實用新型的技術方案如下
一種波紋鋼排水溝結構，設置于預設或挖掘而成的渠道中，包括排水溝溝身，排水溝溝身設于渠道底部，在排水溝溝身的開口上方設置波紋鋼上蓋體，所述波紋鋼上蓋體由多塊波紋鋼板沿其長度方向連接構成，在所述波紋鋼板上等間隔開設有多組泄水孔；在波紋鋼上蓋體上方的渠道內回填礫石構成碎石排水基層，所述礫石大于泄水孔的內徑，在碎石排水基層上方依次設置多孔混凝土排水基層和瀝青穩定碎石排水基層。

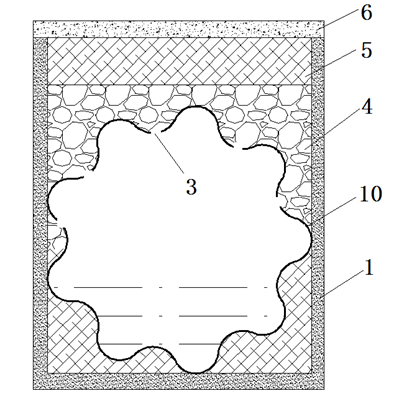

1-排水溝溝身，3-泄水孔，4-碎石排水基層，5-多孔混凝土排水基層，

6-瀝青穩定碎石排水基層，10-波紋鋼管道

進一步的，所述排水溝溝身為上端開口的矩形混凝土渠形結構，在排水溝溝身的側壁上端埋設角鋼，波紋鋼上蓋體的兩側通過螺紋與排水溝溝身兩端的角鋼連接。
進一步的，所述排水溝溝身為砌筑排水溝溝身，其包括底部的C15混凝土墊層，在C15混凝土墊層上方設置磚砌側壁，磚砌側壁外設置水泥砂漿層。
進一步的，所述排水溝溝身為預制混凝土排水溝。
進一步的，多塊所述波紋鋼板通過它們兩端的法蘭盤連接成片。
一種波紋鋼排水溝結構，設置于預設或挖掘而成的渠道中，包括由多段波紋鋼管單元首尾連接構成的波紋鋼管道，所述波紋鋼管單元由波紋鋼板機械加工而成，在所述波紋鋼管道的上部半圓上開設有多組泄水孔；在波紋鋼管道上方的渠道內回填礫石構成碎石排水基層，所述礫石大于泄水孔的內徑，在碎石排水基層上方依次設置多孔混凝土排水基層和瀝青穩定碎石排水基層。
進一步的，多段波紋鋼管單元通過它們兩端的法蘭盤連接成片。

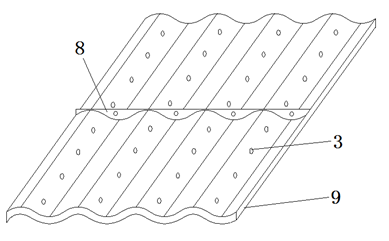

3-泄水孔，8-法蘭盤，9-波紋鋼板

本實用新型的有益效果
本實用新型的波紋鋼上蓋體或波紋鋼管道采用預制拼裝技術，波紋鋼通過法蘭連接成型后與排水溝溝身連接，其組裝拼接簡單快捷省事省力，綜合造價大幅下降；本實用新型的支撐主體波紋鋼具有優秀的強度和支撐能力，為路面提供了良好的承載能力；同時，本實用新型波紋鋼上蓋體或波紋鋼管道上等間隔開設有多組泄水孔，泄水孔上方空間填充礫石、混凝土排水基層和瀝青穩定碎石排水基層，上面層空隙率大，內部空隙連通，提供了良好的滲透效果，可完成隧道路面及普通路面積水排水。
