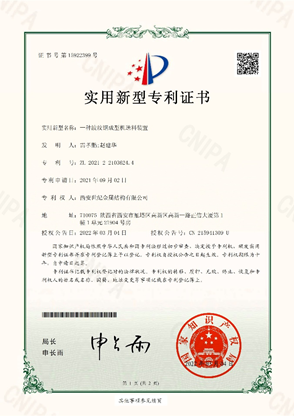

日前，公司收到國家知識產權局頒發的“一種波紋鋼成型機送料裝置”國家專利證書。本實用新型包括主動送料臺和輔助送料臺，送料過程全程自動，生產效率明顯提升，同時也提高了安全性。

技術領域

本實用新型涉及鋼波紋板成型裝置技術領域，具體地說，涉及一種波紋鋼成型機送料裝置。

背景技術

鋼波紋板，其橫截面呈具有波峰波谷的波紋狀，使得在長度方向上具有相對較高的剛性，目前廣泛應用于公路、鐵路、橋梁、通道、擋土墻以及各種礦場，巷道擋墻支護等工程中的涵洞。

鋼波紋板傳統的制造工藝是由工人將單張鋼板運至壓波機中，由壓波機壓波成型，工人運送費時費力，且有較大危險；與此同時，壓波機在壓制一個波紋單元后，需要由工人手動將半成品的鋼板抬升，向前推進一定距離后，再進行下一個波形的壓制。

發明內容

本實用新型要解決的技術問題是提出一種波紋鋼成型機送料裝置，以克服現有技術中波紋鋼成型機的送料工序自動化程度不高、送料不穩定的問題。

為實現上述目的，本實用新型提出的技術方案是：

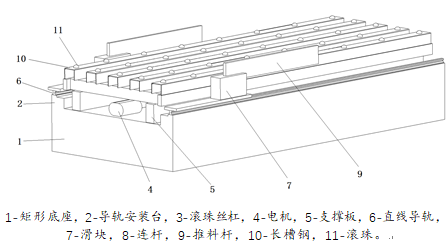

一種波紋鋼成型機送料裝置，包括并排設置的多個送料臺，送料臺分為主動送料臺和輔助送料臺。

與現有技術相比，本實用新型的有益效果是：

1.本實用新型波紋鋼成型機送料裝置的主動送料臺通過伺服電機驅動，可以精確的控制滾珠絲杠的進給量，將鋼板向前推進至波紋鋼成型機的成型工作空間內，推送平穩不傾斜，推送距離精確可控。

2.本實用新型送料過程全程自動，效率提升明顯，安全性高。
