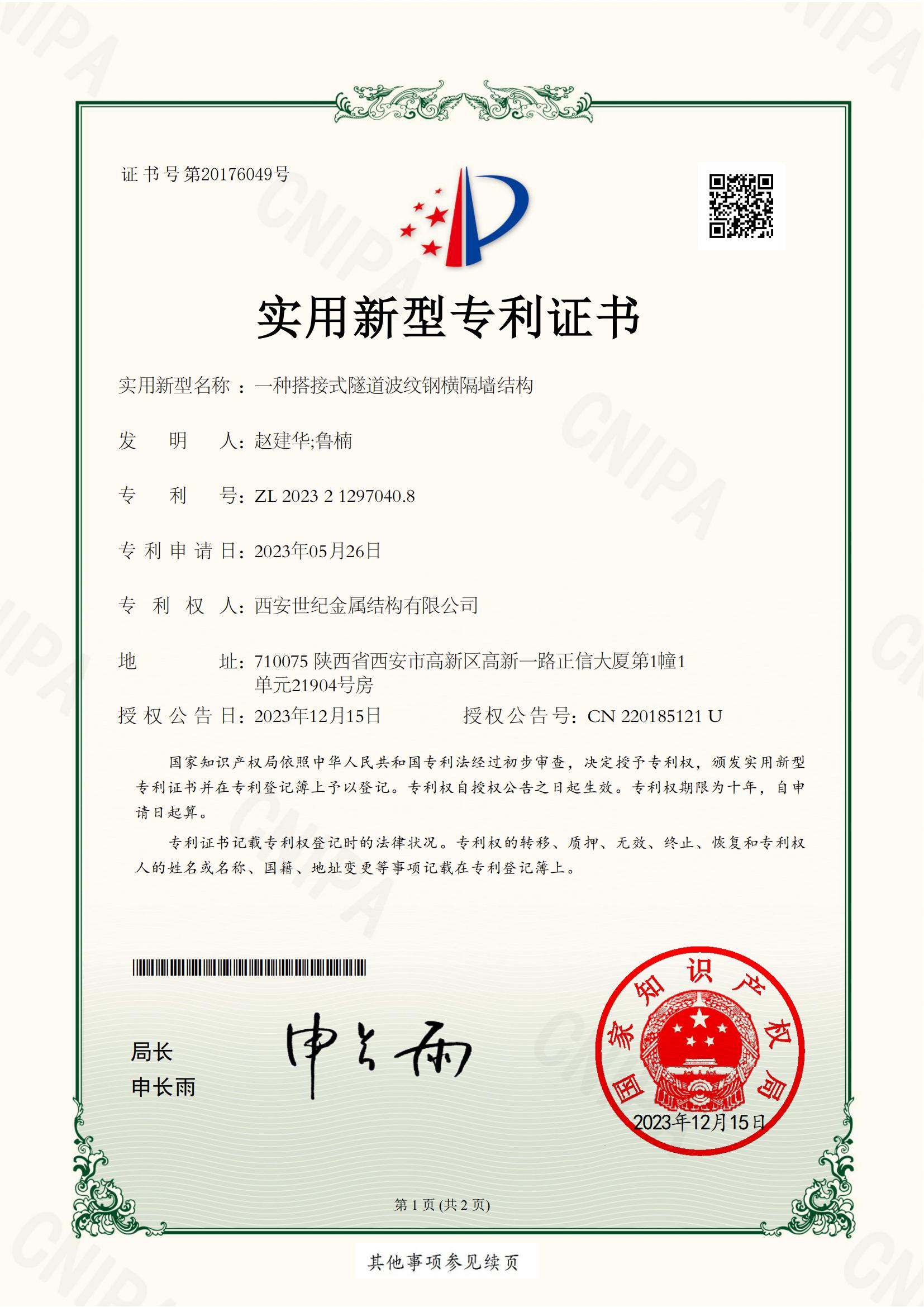

日前，公司又一項新專利獲得國家知識產權局授權，此項專利名稱為“一種搭接式隧道波紋鋼橫隔墻結構”，專利號為ZL202321297040.8。

一種搭接式隧道波紋鋼橫隔墻結構

技術領域

本實用新型涉及涉及一種搭接式隧道波紋鋼橫隔墻結構。

背景技術

在隧道工程中，根據隧道的形狀和布置方式，中隔墻可以分為縱向中隔墻和橫向中隔墻?？v向中隔墻是指沿著隧道的軸線方向設置的中隔墻，它一般用于將雙洞隧道分隔為上下行線，或者將單洞隧道分隔為雙向通行。橫向隔墻是指垂直于隧道的軸線方向設置的中隔墻，它一般用于將單洞或雙洞隧道分隔為上層和下層獨立的空間，以實現不同的功能需求，如通風、排煙、避險等。

在現有技術中，常見的橫向隔墻結構有以下幾種

現澆混凝土結構橫向隔墻，它由現澆混凝土澆筑而成，通過植筋或錨桿與隧道襯砌連接。

這種結構的優點是：結構牢固、強度高、耐久性好；缺點是：施工周期長、養護時間長、對環境污染大。

鋼結構橫向隔墻，它由鋼板或鋼格柵組成，通過焊接或螺栓連接成整體或分段安裝，再通過螺栓或錨桿與隧道襯砌連接。

這種結構的優點是：施工速度快、運輸方便、可適應不同形狀的隧道；缺點是：自重大、強度低、需要定期維護和保養。

發明內容

本實用新型提出一種搭接式隧道波紋鋼橫隔墻結構，以克服現有隧道橫隔墻結構預制工序復雜、施工成本高和自身強度不足的問題。

技術方案

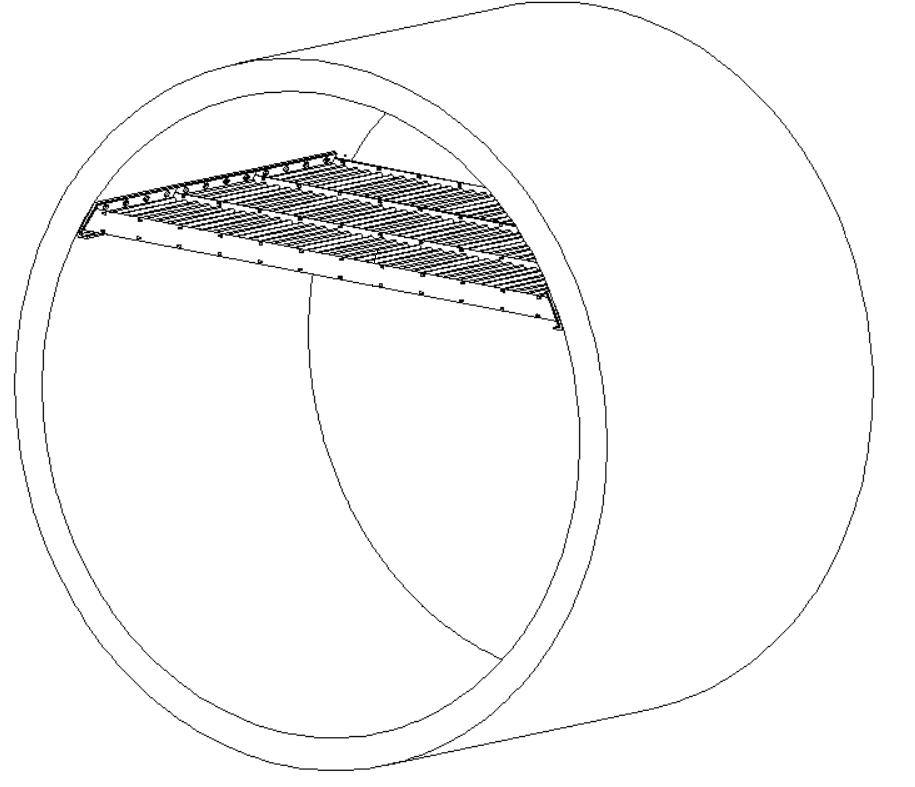

一種搭接式隧道波紋鋼橫隔墻結構，若干根橫跨固定在隧道兩側壁的連接橫梁，連接橫梁共同位于隧道內的預設隔墻面上；在多根連接橫梁所構成的搭接面上方搭置并固定波紋鋼橫隔墻板，波紋鋼橫隔墻板由波紋鋼板依次連接，波紋鋼橫隔墻板沿隧道的延伸方向?qū)⑺淼婪指魹楠?dú)立的上部空間和下部空間。

與現有技術相比，本實用新型的有益效果是

1.本實用新型通過若干根橫跨固定在隧道兩側壁的連接橫梁，構成波紋鋼橫隔墻板的搭接面，使用無框架結構的波紋鋼板搭置并緊貼在連接橫梁上端，依次續接成片并與連接橫梁連接一體，構成橫隔墻結構；該結構下，波紋鋼橫隔墻板受力方式為平面應力狀態，即只承受隧道內的風壓和自重荷載，不承受隧道的水平推力和豎向沉降，安裝一體后由于連接橫梁的支撐作用，可以大幅度提高波紋鋼橫隔墻板的穩定性和整體剛度，減少變形和應力集中，提高強度和耐久性。

2.本實用新型波紋鋼橫隔墻板的連接節點少，安裝時不需要對齊鋼框架，避免了應力集中和連接處裂縫的產生；與此同時，本實用新型的無框結構減少了橫隔墻結構的安裝誤差和調整的時間，節約了材料和人力資源，加快了施工速度。
